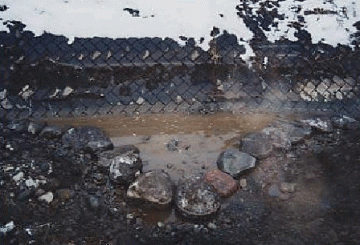

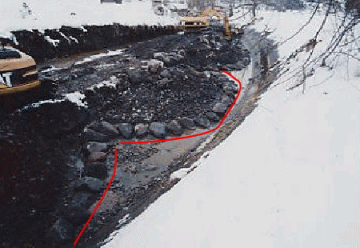

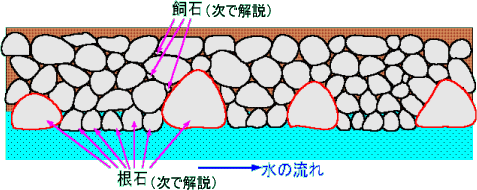

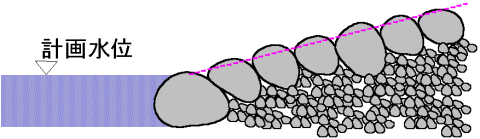

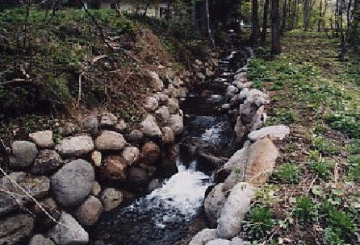

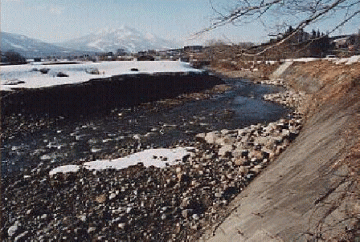

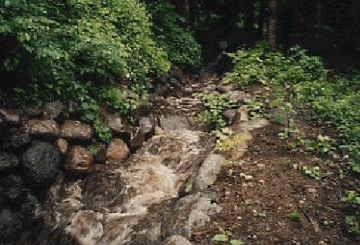

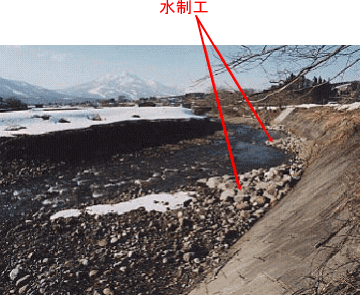

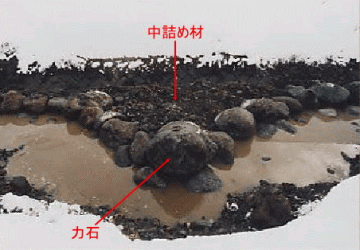

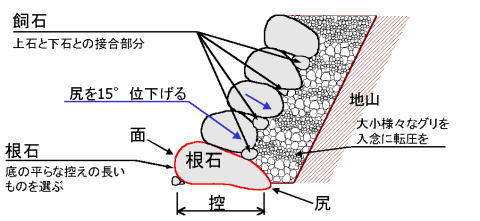

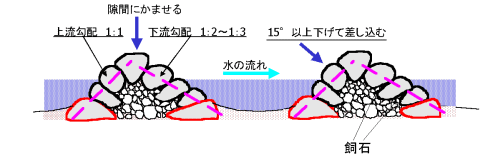

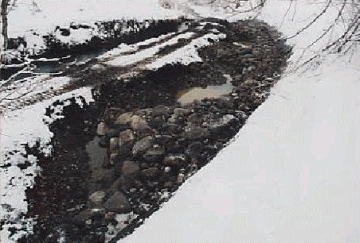

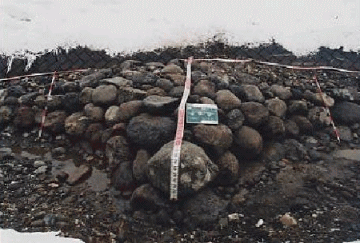

自然石による空積みは数百年前から存在し、 日本各地の城や、河川の水制工などを見ると石を組む事により、 強固となり耐久性がでる事が 証明されています。 また、基本さえ守れば何にでも応用可能となります。 コンクリートに比べ不安定なイメージがありますが 正しい技術で施工することにより何百年もその姿が維持されます。 空積みの施工例（中州工） 施工直後 現在 １．護岸工 ・まわりの石とは必ず接するようにする。 ・大小の石を混ぜた方が強度が増す。 ・禁手はしない。 護岸工（正面図） ・護岸の通りを自由にできるならば、R形状のほうが強い。 ・図の点線のように「2番」を通す。 ・先端には洗掘に耐えるよう大きめの「力石」を配置する。 護岸工の根石（上から見た図） ・１０コに１コ以上ゴボウ石（控えの極端に長い石）を使うことにより強度が増し、崩れなくなる。 護岸工（断面図） 主な禁手 ・護岸工に限らず、自然石積みをするときは禁手にならないようにする。 �@目通り 縦・横・斜めの目地が直線状に通ること。せん断力に対する摩擦力がない。 �Aアゴ出し 石の面を出すこと。水制などでこれが大きいと流水により飛ばされる。 �B逆石 尻を下げないで石の上下を逆さまに積むこと。長い間に抜け落ちる。 �C鏡張り 控えを縦方向にすること。控えがないので不安定で壊れやすい。 �@目通り �Aアゴ出し �B逆石 �C鏡張り ２．水制工 ・水制工は水の流れをコントロールするもので、配置する場所によって 「流れに変化をつける」「水深をコントロールする」「土砂の堆積を防ぐ」 など様々な機能が得られる。 ・巨石を先端に配置し、洗掘に備える。 ・２番を通し、弧を描くように並べる。 ・最後にくさびのかわりになる石をはさむ。 水制工の根石（上から見た図） ・水制工は護岸と異なり、３次元の組み合わせになる。 水制工の断面図（流れと平行方向） 水制工の断面図（流れと垂直方向） 水制工製作過程（根石） ・２番を通し滑らかなアーチ状に石組みする。 水制工製作過程（根石） ・なるべく底が平らで、控えが長く、尻が下がっている石を選ぶ。 水制工製作過程（2段目） ・根石に落とし込む様に２段目を配置する。中詰材は礫、土砂など付近の材料で大小取り混ぜて使用する。先端の最も重要な部分に１ｍ級の力石を配置する。 水制工製作過程（天端） ・上からの石は差し込む要領で強度を持たせる。 水制工製作過程（天端） 水制工製作過程（竣工） ３．段差のある河床 ・河床に段差をつけることにより、大雨で水量が増えても川の流れが 急激に加速しないようになる。 魚が段差を行き来できるように落差は30cm以内にする。 段差のある河床 平常時 段差のある河床 増水時 Copyright(c) 2005 Takeuchi Kensestu All Rights Reserved.
